Choisir une antenne 5G MiMo efficace
Fréquences, 4x4 MIMO, coefficient de corrélation et isolation : les critères essentiels pour exploiter pleinement les performances de la 5G.
Avec le passage à la 5G, il serait possible de penser que les principales différences entre une antenne 4G et une antenne 5G concernent uniquement les bandes de fréquences supportées. Pourtant, la véritable évolution se situe ailleurs. Pour répondre aux exigences de débit et de capacité des réseaux 5G, les fabricants s’appuient désormais sur des architectures 4×4 MIMO, intégrant quatre éléments rayonnants indépendants. Dès lors, deux nouveaux critères rentrent dans l’équation
Rappel : Qu'est ce que le MiMo
Le MIMO (Multiple Input Multiple Output) est une technologie qui consiste à utiliser plusieurs éléments rayonnants pour transmettre et recevoir plusieurs flux de données simultanément.
À l’inverse d’une architecture SISO (Single Input Single Output), qui repose sur un seul élément d’émission et de réception, le MIMO exploite plusieurs éléments fonctionnant en parallèle. Cette approche permet d’augmenter les débits, d’améliorer la robustesse des communications et d’optimiser l’utilisation des ressources radio.
Les configurations les plus courantes sont le 2×2 MIMO et le 4×4 MIMO, qui utilisent respectivement deux ou quatre éléments rayonnants indépendants. Pour que ces architectures soient réellement efficaces, chaque élément doit capter un signal aussi différent que possible des autres. C’est cette capacité à exploiter plusieurs flux distincts qui permet au MIMO d’apporter un gain significatif de performances.
1ère caractéristique : le coefficient de corrélation
Le coefficient de corrélation mesure la similarité des signaux reçus par les différents éléments de l’antenne.
Dans un système 4×4 MIMO performant, chaque élément doit recevoir un signal légèrement différent. Plus les signaux sont similaires, moins le système peut exploiter les avantages du MIMO.
Sa valeur est comprise entre :
- 0 : signaux totalement indépendants (situation idéale)
- 1 : signaux identiques (situation défavorable)
Ce qui donne pour les antennes le curseur suivant :
- Excellent : inférieur à 0,1
- Acceptable : jusqu’à 0,3
- Mauvais : supérieur à 0,3
Un faible coefficient de corrélation permet d’obtenir de meilleurs débits, une meilleure efficacité spectrale et une connexion plus stable.
2ème caractéristique : l'isolation

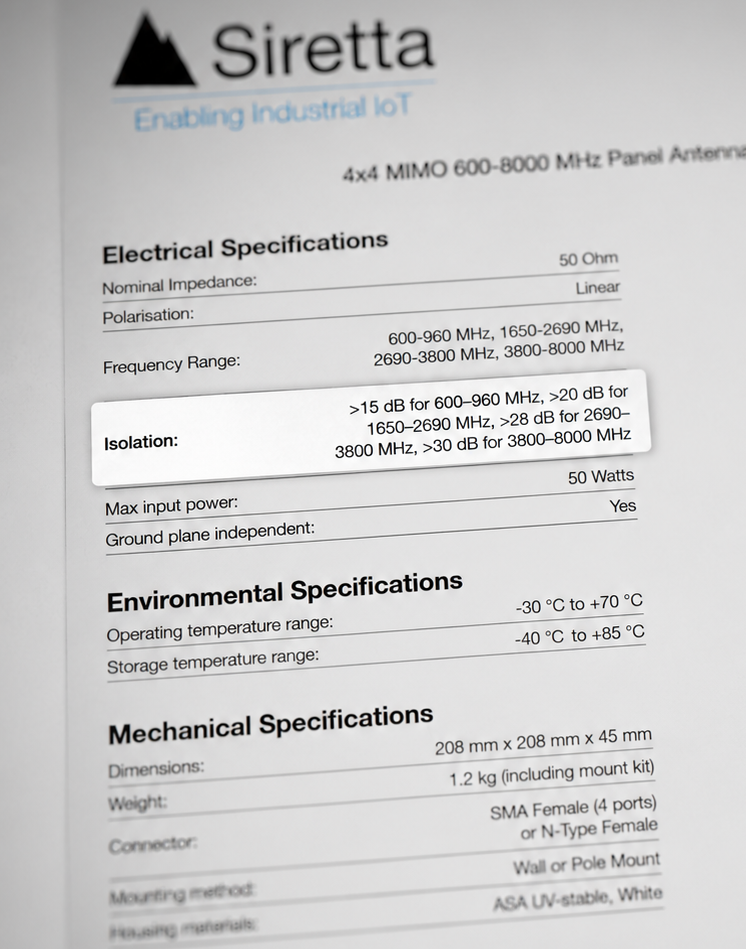

L’isolation mesure les interactions électriques entre les différents éléments rayonnants d’une antenne MIMO. Elle s’exprime en décibels (dB) et indique la capacité des éléments à fonctionner indépendamment les uns des autres. Plus l’isolation est élevée, moins les perturbations entre éléments sont importantes.
À titre d’exemple, une isolation de 10 dB signifie qu’environ 10 % de l’énergie est couplée vers un élément voisin, contre seulement 1 % à 20 dB et 0,1 % à 30 dB.
On considère généralement qu’une isolation :
- Supérieure à 20 dB est bonne, ce qui correspond à moins de 1 % d’énergie couplée vers les éléments voisins.
- Comprise entre 15 et 20 dB est acceptable, avec environ 1 à 3 % d’énergie couplée.
- Inférieure à 15 dB est insuffisante pour exploiter pleinement les performances du MIMO, avec plus de 3 % d’énergie couplée entre les éléments.
Une bonne isolation contribue ainsi à améliorer la qualité du signal, l’efficacité de l’antenne et les performances globales du réseau.
Conclusion
Lors du choix d’une antenne 5G, des critères comme le caractère omnidirectionnel ou directionnel de l’antenne, ainsi que son gain, restent évidemment importants. Cependant, ils ne sont plus les seuls éléments à prendre en compte. Avec la généralisation du 4×4 MIMO, des paramètres plus avancés comme le coefficient de corrélation et l’isolation jouent désormais un rôle majeur dans les performances réelles de l’installation.
Une antenne offrant un faible coefficient de corrélation et une forte isolation permettra d’exploiter pleinement les capacités du MIMO, avec à la clé de meilleurs débits, une connexion plus stable et une utilisation plus efficace du réseau. Au-delà des caractéristiques classiques, ces indicateurs deviennent aujourd’hui des critères essentiels pour sélectionner une antenne 5G performante.
Les produits
POYNT-OMNI-414 de Poynting

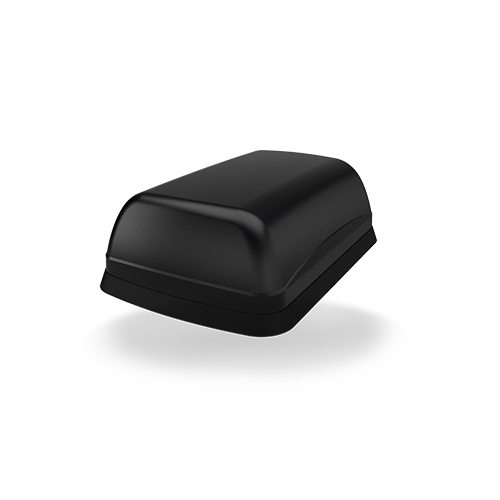

LPAMM4-7-42 de Panorama Antennas

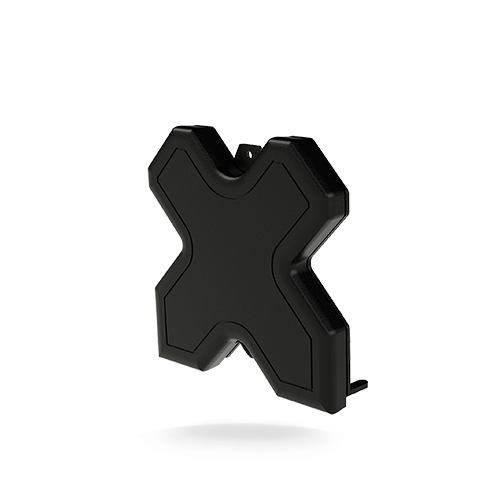

DMM4-6-60 de Panorama Antennas
