Comment choisir mon antenne ?
Les 6 questions à se poser pour faire le bon choix adapté à votre situation.
Pour vos installations sans-fil, vous devez vous procurer une antenne nécessaire à la réception du signal. Quel type d’antenne convient le mieux à votre installation : une antenne LTE ou une antenne lora ? indoor ou outdoor ? Omnidirectionnelle ou directionnelle ? Traversante ou adhésive ?… Dans cet article, nous vous expliquons tous les paramètres à prendre en compte. Découvrez en 6 étapes comment choisir la bonne antenne ?
Quel lieu d'installation ?
Le lieu d’installation va déterminer les caractéristiques de l’antenne et orienter Deux types d’antennes :
- Antenne intérieure ou antenne indoor : à installer à l’intérieur d’un bâtiment, protégée des conditions climatiques sévères. Les antennes indoor privilégient la discrétion et n’ont pas un IP élevé.
- Antenne extérieure ou antenne outdoor : plus résistantes, elles sont faites pour supporter des conditions climatiques difficiles (pluie, vent…). Elles sont également idéales pour l’installation dans des lieux accessibles au public car il existe des formats d’antennes plates et antivandalisme. Les antennes outdoor permettent également d’être installées hors de portée des usagers (sur un mât, en haut d’un bâtiment).
Quelle fréquence ?
Les antennes sont conçues pour fonctionner sur ou une plusieurs fréquences. Il faut connaître la fréquence dont vous avez besoin pour déterminer l’antenne qui sera adaptée :
- 2G, 3G, 4G, 5G : communication cellulaire pour des fréquences comprises entre 600MHz et 6000MHz
- VHF / UHF : fréquences comprises entre 30MHz et 300MHz (VHF) ou 300MHz et 3000MHz (UHF)
- WiFi : fréquences 2,4GHz, 5GHz ou les deux.
- Bande ISM : fréquences libres de droit qui peuvent être 169MHz, 433-434MHz ou 868MHz
- LoRa / Sigfox : antennes fonctionnant sur la fréquence libre 868MHz
- GPS / GNSS : dans la bande de fréquence des 1500MHz
Quel type ?
Omnidirectionnelle
Une antenne omnidirectionnelle rayonne à 360°C pour émettre et recevoir le signal depuis et vers n’importe quelle direction. Elle permet ainsi de couvrir une zone uniforme tout autour de l’antenne.
Omnidirectionnelle à gain
Une antenne omnidirectionnelle à gain rayonne également à 360°C mais son énergie est orientée horizontalement pour amplifier le signal, apporter du gain et améliorer les portées. Son diagramme de rayonnement est plus aplati.
Directionnelle
Une antenne directionnelle concentre son signal dans la direction vers laquelle elle pointe. Elle permet d’atteindre de plus grandes portées et de réceptionner un signal même faible en provenance d’un point précis
Quelle fixation ?
Selon les contraintes de l’installation et l’usage que vous ferez de l’antenne, il y aura un système de fixation qui sera plus adapté. Une antenne peut être :

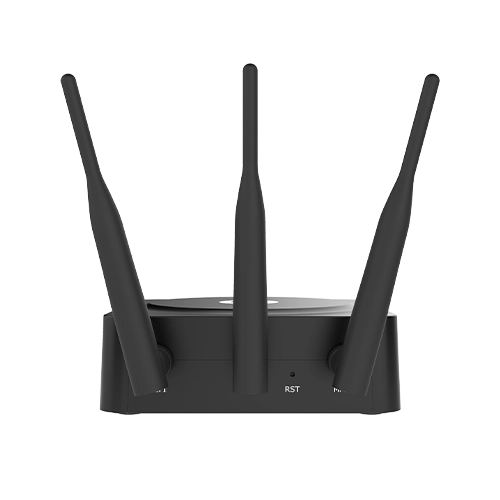

À visser : Directement sur un routeur, un modem ou un automate.

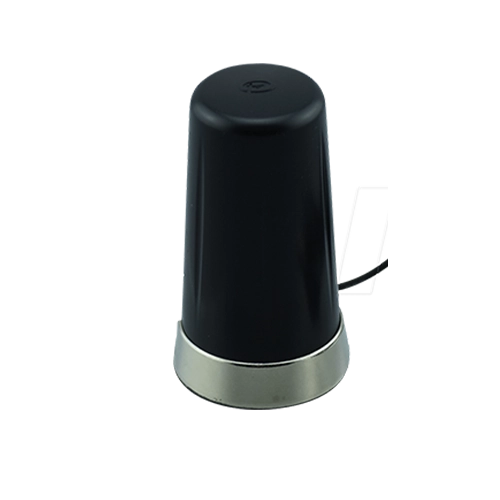

Magnétique : Sur n’importe quelle surface métallique : toit de voiture, équerre, …

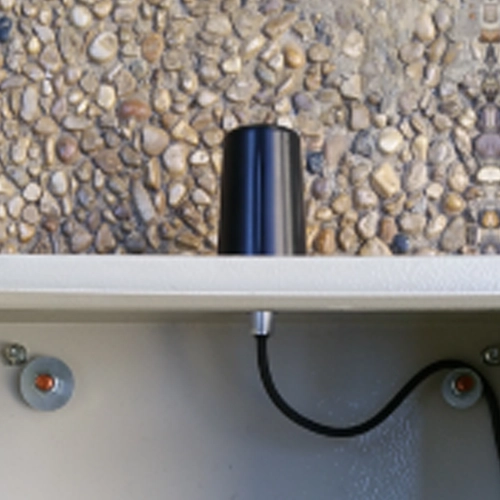

Traversante : Sur un coffret, un toit ou toute autre surface perçable.

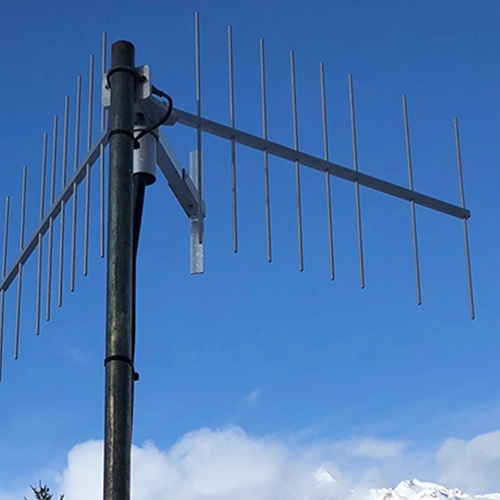

Fixée sur un mât : Pour des installations en intérieur ou en extérieur. Permet de fixer l’antenne en hauteur et de manière sécurisée.

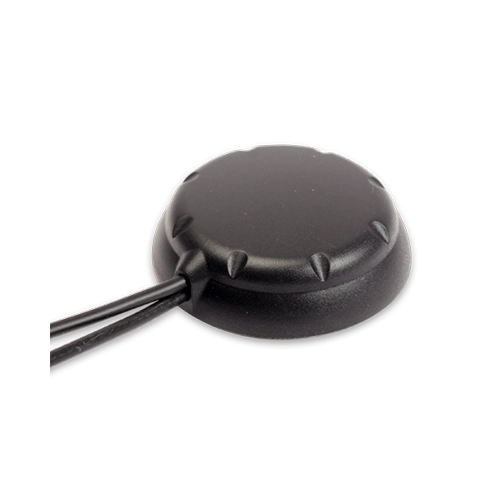

Adhésive : Sur des surfaces planes et lisses (pare-brise, intérieur d’un coffret…)

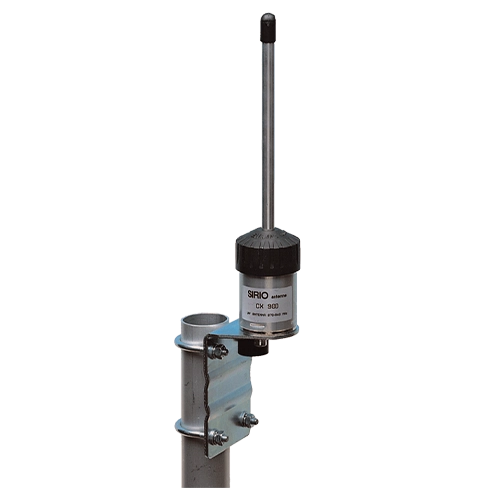

Fixée sur équerre : Pour des installations en intérieur ou en extérieur. Permet de déporter et de fixer l’antenne sur un mur ou sur un mât.
Quel connecteur ?

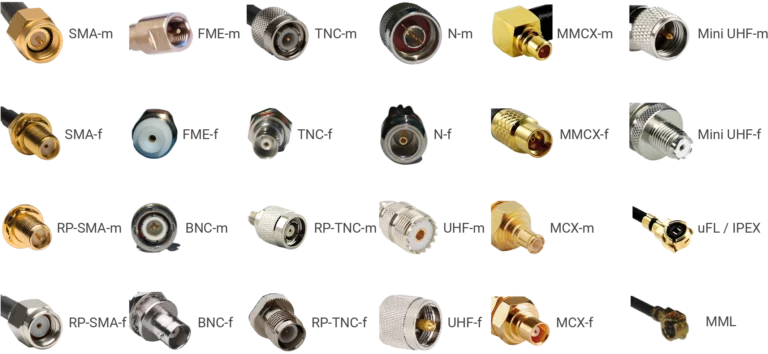

Le connecteur est ce qui relie le bout du câble de l’antenne à l’équipement actif (modem, routeur,…). Chaque antenne possède un connecteur qui lui est propre mais il existe des convertisseurs (ou adaptateurs) pour pouvoir les relier à un connecteur différent. Il existe une multitude de connecteurs d’antenne dont les principaux sont :
Quel câble ?
Si votre antenne n’est pas directement vissée sur votre équipement alors elle sera déportée via un câble. Le câble génère forcément des pertes : ces pertes sont fonction de la longueur, du type ou de la qualité du câble ainsi que de la fréquence utilisée. Un câble va vous permettre de placer l’antenne à un endroit où le signal sera meilleur : sortir d’un coffret métallique ou simplement placer l’antenne en hauteur pour qu’elle puisse rayonner au mieux. Le bilan Gain du signal en déportant l’antenne – pertes générées par le câble doit être positif.
- Si le câble est intégré à l’antenne et que la longueur convient à vos contraintes, c’est idéal
- Si vous devez déporter l’antenne sur une grande distance (plus de 10m), il faut alors choisir un câble avec de très faibles pertes donc plus gros et moins flexible. Vous serez alors probablement amené à rajouter une jarretière pour adapter le câble au connecteur de votre équipement. Il existe des câbles fins avec de faibles pertes (câbles teflonés), mais les prix sont plus élevés.
Exemples avec des antennes utilisées par nos clients

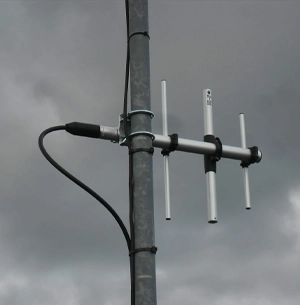

1. Antenne outdoor UHF directionnelle fixée sur un mât
- Antenne outdoor
- UHF : couvre les fréquences 380-440MHz
- Directionnelle : concentre son signal dans une seule direction

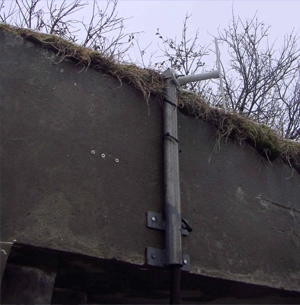

- Fixée en hauteur sur un mât de toit de bâtiment
- Dispose d’un connecteur N-f
- Ne dispose pas de câble intégré. Le câble a été rajouté par l’utilisateur
2. Antenne outdoor 4G omnidirectionnelle fixée sur un mât
- Indoor/outdoor placée en extérieur
- GSM 2G/3G/4G
- Omnidirectionnelle : émet et renvoit le signal depuis et dans toutes les directions
- Fixée en hauteur sur un mât
- Connecteur SMA-m
- Câble faibles pertes 50cm ou 5m

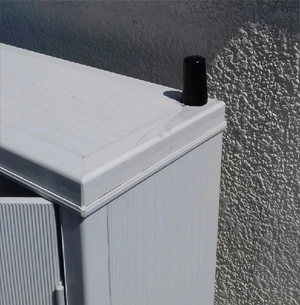

3. Antenne outdoor 5G omnidirectionnelle traversante
- Indoor/outdoor placée en extérieur
- GSM 2G/3G/4G/5G
- Omnidirectionnelle : émet et renvoit le signal de et dans toutes les directions
- Traversante : le câble passe en-dessous de l’antenne
- Connecteur SMA-m
- Câble fourni de type CS29
4. Antenne indoor/outdoor WiFi directionnelle murale

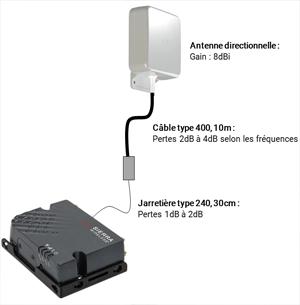

Sur cette installation, un routeur 4G est installé dans un lieu où le signal 4G est trop faible. Il a donc été décidé d’utiliser une antenne directionnelle et de la positionner à l’extérieur, à une hauteur de 10m. L’installation comprend également deux câbles :
- Un câble long de 10m de type 400 (gros diamètre, très faibles pertes)
- Une jarretière de 30cm pour raccorder ce gros câble au connecteur SMA du routeur
À noter que le gain total de cette installation est amélioré par la position de l’antenne, placée en hauteur où le signal est meilleur.
