Tout comprendre aux plans de masse

Installer une antenne, ce n’est pas simplement fixer un bout de métal sur un toit. Pour qu’elle fonctionne bien, capte correctement et émette sans perte, un élément souvent négligé est indispensable : le plan de masse. Peu connu du grand public, ce composant joue pourtant un rôle essentiel dans la performance de l’antenne. Que vous installiez une antenne radio, Wi-Fi ou pour la téléphonie, comprendre à quoi sert un plan de masse vous évitera bien des problèmes.

Le plan de masse d'antenne : c’est quoi au juste ?

Le plan de masse est une surface conductrice (souvent en métal) placée sous ou autour de l’antenne. Il agit comme un miroir électromagnétique qui réfléchit les ondes pour améliorer la réception et l’émission du signal.

Sans plan de masse, certaines antennes ne fonctionnent tout simplement pas correctement. C’est un peu comme essayer de faire rebondir une balle sur un sol mou : ça absorbe tout au lieu de renvoyer. Le plan de masse assure donc :

une répartition symétrique du champ électromagnétique,
une meilleure efficacité d’émission,
une impédance stable pour éviter les pertes de signal.

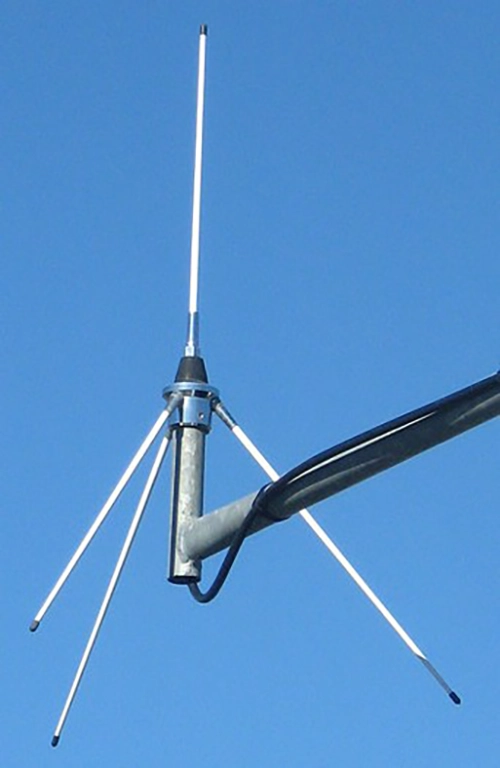

A droite, l’antenne voit son plan de masse être généré par des contre-antennes.

Pourquoi est-il si important pour une antenne ?

Le plan de masse d’antenne remplit plusieurs fonctions techniques cruciales qui garantissent que l’antenne fonctionne de manière optimale :

Il améliore la portée : les ondes sont mieux réfléchies, donc l’antenne « voit » plus loin.
Il stabilise la direction du signal : sans plan de masse, les ondes partent un peu n’importe où.
Il réduit les perturbations : cela limite les interférences avec d’autres équipements.
Il protège l’antenne des variations d’impédance : ce qui évite les pertes d’énergie.

Ce composant est essentiel pour les antennes. Sans plan de masse, elles perdent en efficacité, car les ondes ne se propagent pas de manière optimale. Le plan de masse permet de structurer le champ électromagnétique autour de l’antenne et d’assurer une bonne symétrie du rayonnement. C’est ce qui garantit une portée correcte, une réception stable, et une transmission fiable.

En revanche, certaines antennes intégrées dans les téléphones, les routeurs ou les objets connectés utilisent des plans de masse miniaturisés, directement intégrés dans la carte électronique. Même si ces surfaces sont plus réduites, elles remplissent la même fonction : réfléchir et équilibrer le signal.
L’image ci-contre illustre parfaitement l’impact qu’un plan de masse peut avoir sur la qualité et la forme du rayonnement, et donc la performance globale de l’antenne.

Dans quels cas doit-on absolument en utiliser un ?

Le plan de masse est indispensable dans de nombreux cas où une antenne doit fonctionner de manière stable et performante. On le retrouve par exemple sur les antennes radio CB ou VHF montées sur le toit d’une maison ou sur une voiture, où la carrosserie métallique sert naturellement de plan de masse. De même, les antennes GPS installées sur un drone ou un bateau nécessitent une surface conductrice sous l’antenne pour garantir la précision de la géolocalisation. Sans cette base, le signal peut devenir instable ou imprécis. Dans les installations bricolées, comme un routeur Wi-Fi extérieur ou une antenne directionnelle faite maison, il est courant d’utiliser une plaque métallique, une grille, ou même une grande surface métallique comme support : ces éléments jouent parfaitement le rôle de plan de masse. On retrouve aussi ce principe dans les stations météo domestiques ou les balises de télémétrie, où une surface métallique bien placée assure une meilleure transmission. En réalité, tout objet métallique de taille suffisante et connecté à la base de l’antenne peut faire office de plan de masse : plaque d’aluminium, tôle de zinc, grillage… tant qu’il offre une surface conductrice, symétrique si possible.
