Comprendre la norme IEC 60945
Une norme essentielle pour garantir la fiabilité, la robustesse et la compatibilité électromagnétique des équipements électroniques installés à bord des navires.
Le milieu maritime est probablement l’un des environnements les plus hostiles pour les équipements électroniques. Entre les vibrations permanentes des moteurs, les embruns salés, les fortes variations de température, l’humidité omniprésente et la multiplication des systèmes de communication embarqués, chaque appareil est soumis à des contraintes extrêmes. Une simple défaillance d’un routeur, d’une passerelle IoT ou d’un équipement réseau peut perturber les communications du navire, voire compromettre sa sécurité.
Ainsi, pour garantir la fiabilité des équipements installés à bord, les fabricants doivent répondre à des exigences particulièrement strictes. Ainsi, il s’agit précisément du rôle de la norme IEC 60945. C’est une référence internationale pour les équipements électroniques et de radiocommunication destinés au secteur maritime.
Origine et rôle
La norme IEC 60945 définit les exigences générales applicables aux équipements radio et électroniques installés à bord des navires.
Publiée par la Commission électrotechnique internationale, elle constitue une référence pour les fabricants, les intégrateurs et les laboratoires chargés de valider les équipements maritimes. Étroitement liée aux enjeux de sécurité en mer, elle fixe des niveaux minimaux de performance ainsi que des méthodes d’essai permettant de vérifier qu’un équipement reste fiable dans un environnement naval exigeant, malgré l’humidité, les vibrations, les variations de température ou les perturbations électromagnétiques.
Elle concerne principalement trois catégories de produits :
- Les équipements radio du système mondial de détresse et de sécurité en mer, notamment les dispositifs utilisés pour les communications d’urgence, les alertes et les opérations de secours.
- Les équipements électroniques de navigation exigés par la convention SOLAS, comme les radars, les systèmes GPS, l’AIS ou l’ECDIS.
- Les autres équipements installés sur la passerelle ou à proximité des antennes de réception, lorsqu’ils sont susceptibles de perturber les communications radio ou les systèmes de navigation.
C’est notamment cette dernière catégorie qui va inclure certains routeurs industriels, switches Ethernet, passerelles IoT et autres systèmes de communication embarqués.
Voyons maintenant les contraintes couvertes par la norme.
Les contraintes environmentales
Avant même d’évaluer les performances radio d’un équipement, l’IEC 60945 vérifie sa capacité à résister aux conditions climatiques et mécaniques rencontrées en environnement maritime.
Résistance aux températures
Les équipements embarqués peuvent être installés aussi bien sur le pont, exposés au soleil, qu’en salle des machines où les températures deviennent particulièrement élevées.
La norme impose des essais dans des enceintes climatiques reproduisant des conditions de froid intense, de chaleur importante ainsi que des cycles successifs de température. Durant ces essais, l’appareil doit continuer à assurer l’ensemble de ses fonctions sans perte de performances ni dysfonctionnement.
Résistance à l'humidité
L’humidité est omniprésente en mer. Les phénomènes de condensation sont fréquents et peuvent provoquer des courts-circuits ou accélérer la corrosion des composants.
Les essais consistent à maintenir les équipements plusieurs jours dans une atmosphère fortement humide afin de vérifier qu’aucune dégradation n’apparaît et que les performances restent identiques aux conditions normales de fonctionnement.
Résistance au brouillard salin
Le sel constitue l’un des principaux facteurs de vieillissement des équipements électroniques.
L’IEC 60945 prévoit donc des essais de brouillard salin pendant lesquels les antennes, connecteurs, boîtiers, visseries et interfaces sont exposés à une atmosphère corrosive.
Ces essais permettent de vérifier la résistance des matériaux à la corrosion, d’éviter l’oxydation des contacts électriques et de garantir la fiabilité des équipements sur le long terme.
Résistance aux vibrations et aux chocs
À bord d’un navire, les vibrations sont permanentes. Elles sont générées par les moteurs, les hélices, la coque ou encore les mouvements provoqués par la mer.
Les équipements sont installés sur des tables vibrantes reproduisant ces contraintes pendant plusieurs heures. Aucun connecteur ne doit se desserrer, aucune liaison réseau ne doit être interrompue et aucun redémarrage intempestif ne doit apparaître.
Des essais de chocs mécaniques sont également réalisés afin de simuler une forte vague, un impact ou une collision légère. L’appareil doit continuer à fonctionner normalement malgré ces sollicitations.
Les contraintes électromagnétiques
Un navire moderne concentre une quantité impressionnante de systèmes de communication.
Radars, GPS, AIS, VHF, satellites, WiFi, LTE, Ethernet industriel, IoT… tous ces équipements fonctionnent parfois à quelques mètres les uns des autres.
Dans un tel environnement, la compatibilité électromagnétique (CEM) devient un enjeu majeur. Un seul équipement mal conçu peut perturber un radar ou provoquer des dysfonctionnements sur les autres systèmes critiques.
L’IEC 60945 consacre ainsi une partie importante aux essais de compatibilité électromagnétique.
Les émissions électromagnétiques (EMI)
Tout équipement électronique génère naturellement des rayonnements électromagnétiques.
L’objectif des essais EMI est de vérifier que ces émissions restent suffisamment faibles pour ne pas perturber les autres équipements embarqués.
Les laboratoires mesurent notamment les émissions conduites ainsi que les émissions rayonnées afin de garantir une parfaite cohabitation entre les différents systèmes électroniques.
L'immunité électromagnétique (EMS)
À l’inverse, un équipement certifié doit être capable de résister aux perturbations produites par les autres appareils.
Les essais reproduisent différentes situations rencontrées sur un navire :
- Décharges électrostatiques (ESD)
- Surtensions (Surge)
- Perturbations rapides (EFT) ;
- Champs radio puissants
- Parasites injectés directement dans les câbles.
Même soumis à ces agressions, l’équipement doit continuer à fonctionner normalement sans perdre sa configuration ni interrompre ses communications.
Les brouillages entre équipements
Au-delà des émissions et de l’immunité, la norme garantit la coexistence de tous les systèmes embarqués.
L’objectif est qu’un routeur industriel, une passerelle IoT ou un switch Ethernet puissent fonctionner durablement à proximité immédiate d’un radar, d’une radio VHF ou d’une antenne satellite sans provoquer ni subir de brouillage. Il s’agit du mixte des deux premières contraintes
Cette compatibilité est essentielle pour assurer la continuité des communications et la sécurité de la navigation.
Et la partie logicielle ?
Même si l’IEC 60945 est principalement orientée vers les essais matériels, le logiciel embarqué joue un rôle majeur dans la fiabilité globale d’un équipement.
Le firmware doit notamment être capable de :
- Redémarrer correctement après une coupure d’alimentation ;
- Relancer automatiquement les services réseau ;
- Enregistrer les événements critiques ;
- Surveiller l’état du système grâce à un watchdog ;
- Récupérer automatiquement après une perturbation électromagnétique.
Ces mécanismes permettent d’assurer une continuité de service, même lorsqu’un événement exceptionnel perturbe momentanément le fonctionnement de l’appareil.
Les produits

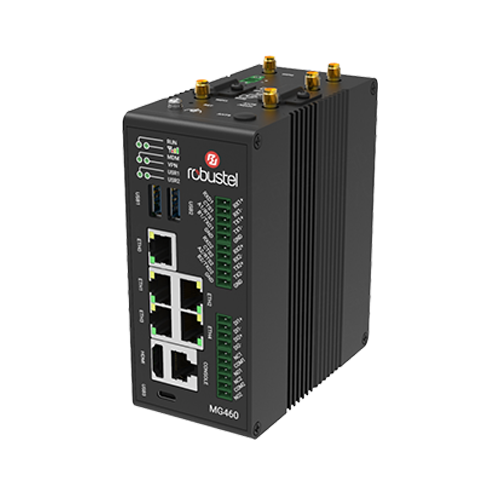

MG460 de Robustel
