Les différents connecteurs SMA
Les différents modèles (SMA-m, SMA-f, RP-SMA-m, RP-SMA-f)
Les connecteurs pour un câble permettent de relier facilement des dispositifs tout en assurant une connexion fiable et sécurisée. Il en existe de tout type, de toute taille, mais aujourd’hui, nous allons nous intéresser à l’un des plus populaire dans le monde de la connectivité filaire.
Les connecteurs SMA
Les connecteurs SMA (SubMiniature version A) sont parmi les plus répandus sur le marché des technologies sans-fil. On les retrouve en particulier pour tous les équipements WiFi, pour les connexions cellulaires (GPRS, 2G, 3G, 4G-LTE, 5G…) et également pour les connexions 868MHz / Lorawan.
Il existe 4 types de connecteurs SMA :
- SMA-mâle
- SMA-femelle
- RP-SMA-mâle
- RP-SMA-femelle
La désignation RP signifie « Reverse Polarity ». Les polarités et le mode de fixation sont inversés.
On trouve parfois d’autre noms ou synonymes :
- Pour le terme « RP-SMA» : RSMA, SMAR, SMA-R
- Pour le terme « SMA » : SMA straight
- Pour le terme « mâle » le mot « Plug » : SMA Plug ou RP-SMA Plug
- Pour le terme « femelle » le mot « Jack » ou « Socket» : SMA Jack, RP-SMA Jack, SMA Socket ou RP-SMA Socket

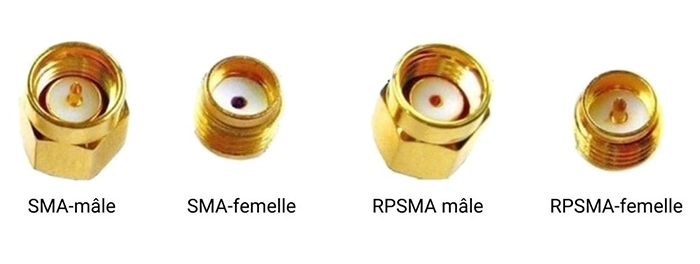

Voici comment se présentent physiquement les différents connecteurs :
Il n’y a pas de règle, mais :
Une grande partie des équipements 2G/3G/4G/5G et 868MHz utilise du SMA :
- SMA-mâle sur l’antenne
- SMA-femelle sur le routeur 4G/5G ou sur le modem radio
Une grande partie des connexions WiFi utilise du RP-SMA :
- RP-SMA-mâle sur l’antenne
- RP-SMA-femelle sur le point d’accès ou le modem Wifi
les adaptateurs
Lorsque l’on fait face à un problème de compatibilité de connecteurs, il est possible d’ajouter un adaptateur plutôt que de changer l’antenne ou l’équipement (modem radio, routeur 4G/5G, point d’accès WiFi, …). Un adaptateur va faire le pont entre deux connecteurs de type différents (exemple : N vers SMA) en générant une moindre perte. Cette perte sera de 0,1 à 0,3dBm en fonction de la qualité de l’adaptateur.
Les modèles les plus courants sont les adaptateurs SMA-f / RP-SMA-m car ils permettent d’utiliser des antennes 2G/3G/4G/5G sur un équipement WiFi car les antennes GSM supportent la fréquence 2,4GHz du WiFi.
