Les différents Indices de protections
Le guide des indices de protection (IP) des équipements
Le classement IP (Indice de protection) détaille le degré de protection de votre produit contre l’intrusion et l’infiltration. Cela peut être causé par des éléments tels que la poussière, l’eau ou des contacts accidentels.
Les indices de protection des équipements
L’IP (indice de protection) d’un produit est calculé à partir de 2 variables : la protection solide et la protection liquide.
- Protection contre les particules solides : Le premier chiffre du code de classification IP1X (en gras) classifie la protection contre les objets solides. Cette protection a 6 variantes possibles, allant de 1 à 6 : plus le numéro de classement IP solide est élevé, plus le produit est protégé contre de plus petits objets solides (par exemple, un produit ayant une note de 1/6 est protégé contre le contact humain, alors qu’un produit ayant une note de 6/6 est protégé contre le contact de particules plus petites comme la poussière).
- Protection contre les liquides : Le deuxième chiffre du code de classification IPX0 (en gras) classifie la protection contre les liquides. Cette protection a 9 variantes possibles, allant de de 0 à 8 : plus le numéro de classement IP est élevé, plus le produit est protégé contre de plus grandes quantités d’eau (par exemple, un produit ayant une note de 0/8 n’a aucune protection contre l’eau, alors qu’un produit ayant une note de 8/8 est protégé contre l’immersion prolongée sous l’eau).
Remarque : ces deux classifications ne s’affectent pas entre elles.
Exemples d'Indices de Protection
L’IP de votre produit dépend de l’application. Analysez où vous utiliserez le produit et définissez les spécifications avant l’achat.
Exemple de protection contre les particules solides : si vous utilisez le produit dans une usine, choisissez la protection la plus élevée contre les solides, soit la classe IP6X. Cette note assure une protection maximale contre les intrusions de particules solides pendant l’utilisation.
Exemple de protection contre les liquides : si vous utilisez le produit sous l’eau, optez pour la protection la plus élevée contre les liquides, soit la classe IPX8. Cette note garantit une protection maximale contre les intrusions de liquides pendant l’utilisation.
Protection contre les particules / objets solides
La protection contre les particules / objets solides a un code couleur rouge. La gamme de couleurs va de 1 à 6, 1 étant la couleur la plus claire et 6 la couleur la plus foncée. Ainsi, plus la couleur est foncée, plus le produit est protégé contre les particules solides.

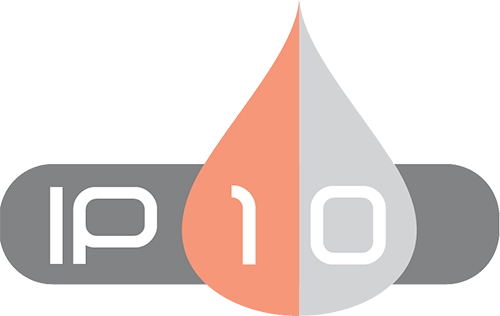

IP10
1– Protégé contre les objets solides de plus de 50mm (par exemple : contact accidentel avec les mains)
0– Pas de protection contre les liquides

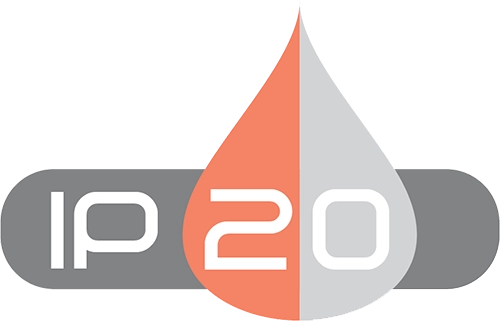

IP20
2– Protégé contre les objets solides de plus de 12mm (par exemple : contact accidentel avec les doigts)
0– Pas de protection contre les liquides
IP30
3– Protégé contre les objets solides de plus de 2,5mm (par exemple : outils et fils)
0– Pas de protection contre les liquides
IP40
4– Protégé contre les objets solides de plus de 1mm (par exemple : outils, fils et petits fils)
0– Pas de protection contre les liquides

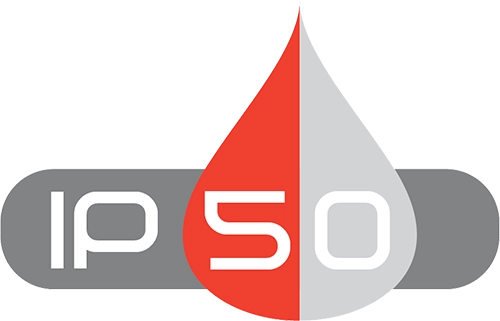

IP50
5– Protégé contre la poussière, pénétration limitée (pas de dépôt nocif)
0– Pas de protection contre les liquides
IP60
6– Totalement protégé contre la poussière
0– Pas de protection contre les liquides
Protection contre les liquides
La protection contre les particules liquides a un code couleur bleu. Plus encore, la gamme de couleurs va de 1 à 8, 1 étant la couleur la plus claire et 8 étant la couleur la plus foncée. Plus la couleur est foncée, plus le produit est protégé contre les particules liquides.

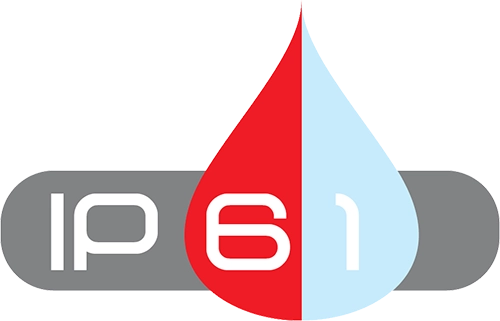

IP61
6– Totalement protégé contre la poussière
1– Protégé contre les chutes verticales de gouttes d’eau
IP62
6– Totalement protégé contre la poussière
2– Protégé contre les pulvérisations directes jusqu’à 15˚ depuis la verticale
IP63
6– Totalement protégé contre la poussière
3– Protégé contre les pulvérisations directes jusqu’à 60˚ depuis la verticale

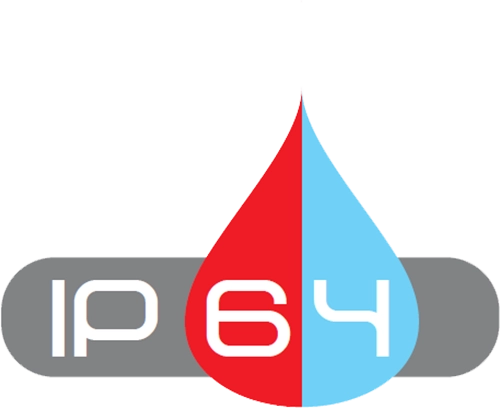

IP64
6– Totalement protégé contre la poussière
4– Protégé contre les pulvérisations provenant de toutes les directions, infiltration limitée autorisée
IP65
6– Totalement protégé contre la poussière
5– Protégé contre les jets à basse pression si l’eau vient de toutes les directions, infiltration limitée autorisée
IP66
6– Totalement protégé contre la poussière
6– Protégé contre les forts jets d’eau (par exemple pour l’utilisation sur les ponts des navires), infiltration limitée autorisée

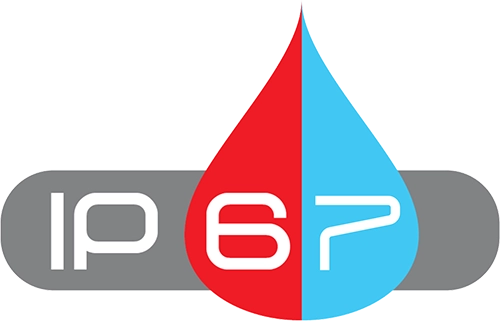

IP67
6– Totalement protégé contre la poussière
7– Protégé contre les effets de l’immersion temporaire entre 15cm et 1m. Durée de l’épreuve 30 minutes.
IP68
6– Totalement protégé contre la poussière
8– Protégé contre les longues périodes d’immersion sous pression
