Tout savoir sur les câbles coaxiaux

Les câbles coaxiaux font partie intégrante des déploiements télécoms ou radiocoms. Comme le routeur 4G, le modem radio ou l’antenne lorawan, le câble coaxial doit être choisi pour que tous les équipements expriment entièrement leurs performances.

Choisir le bon câble coaxial en 4 étapes

Les câbles coaxiaux disposent de leurs propres caractéristiques techniques et de leurs performances qui peuvent rapidement varier. Pour une installation performante et optimale, il est nécessaire de s’équiper d’un câble adapté : choix des connecteurs compatibles avec ceux de l’équipement, type de câble adapté à la longueur nécessaire etc. Voici un aperçu des questions auxquelles vous devez répondre pour définir le modèle de votre câble coaxial ou de votre jarretière.

> Pour savoir ce qu’est une jarretière, référez-vous à notre article détaille : Qu’est-ce qu’une jarretière (ou cordon) ?

Pertes des câbles coaxiaux

Les câbles coaxiaux et les cordons (câbles fins) ont des pertes qui s’expriment en dB. Selon la fréquence et la longueur du câble, les pertes vont varier. Le conseil d’EBDS : Si vous devez installer de grandes longueurs de câbles (plusieurs mètres), il est conseillé d’installer des câbles coaxiaux plus épais car les pertes seront moins importantes que sur les câbles fins.

> N’hésitez pas à nous contacter pour qualifier votre projet et consulter ensemble les références qu’il vous faut.

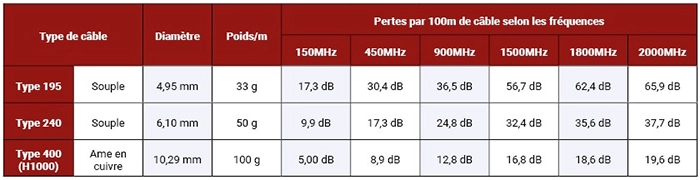

Type de câble		Diamètre	Poids/m	Pertes par 100m de câble selon les fréquences
Type de câble		Diamètre	Poids/m	150 MHz	450 MHz	900 MHz	1 500 MHz	1800 MHz	2 000 MHz
Type 195	Souple	4,95 mm	33 g	17,3 dB	30,4 dB	36,5 dB	56,7 dB	62,4 dB	65,9 dB
Type 240	Souple	6,10 mm	50 g	9,9 dB	17,3 dB	24,8 dB	32,4 dB	35,6 dB	37,7 dB
Type 400	Âme en cuivre	10,29 mm	100 g	5,00 dB	8,9 dB	12,8 dB	16,8 dB	18,6 dB	19,6 dB

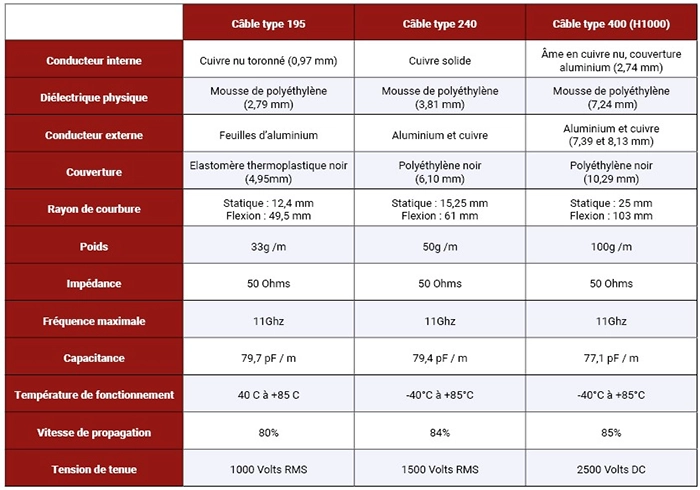

Caractéristiques des câbles coaxiaux

	Câble type 195	Câble type 240	Câble type 400
Conducteur interne	Cuivre nu toronné (0,97 mm)	Cuivre solide	Âme en cuivre nu, couverture aluminium (2,74 mm)
Diélectrique physique	Mousse de polyéthylène (2,79 mm)	Mousse de polyéthylène (3,81 mm)	Mousse de polyéthylène (7,24 mm)
Conducteur externe	Feuille d'aluminium	Aluminium et cuivre	Aluminium et cuivre (7,39 et 8,13 mm)
Couverture	Elastomère thermoplastique noir (4,95 mm)	Polyéthylène noir (6,10 mm)	Polyéthylène noir (10,29 mm)
Rayon de courbure	Statique : 12,4 mm Flexion : 49,5	Statique : 15,25 mm Flexion : 61 mm	Statique : 25 mm Flexion : 103 mm
Poids	33g/m	50g/m	100g/m
Impédance	50 Ohms	50 Ohms	50 Ohms
Fréquence maximale	11 GHz	11 GHz	11 GHz
Capacitance	79,7 pF / m	79,4 pF / m	77,1 pF / m
Température de fonctionnement	-40°C à +85°C	-40°C à +85°C	-40°C à +85°C
Vitesse de propagation	80%	84%	85%
Tension de tenue	1 000 Volts RMS	1 500 Volts RMS	2 500 Volts RMS

Composition des câbles coaxiaux

1. Composition du câble type 195

2. Composition du câble type 240

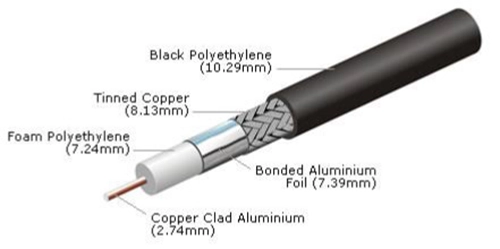

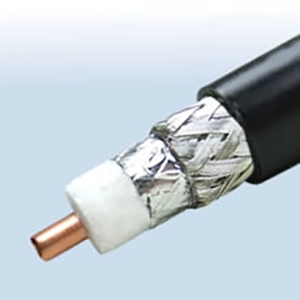

3. Composition du câble type 400

Conseil : Nous vous proposons en option des jarretières pour plus de flexibilité et de facilité lors de l’installation

Connecteurs courants

Pour information : tous les connecteurs sont compatibles avec les câbles type 240. En revanche,les petits connecteurs (SMA, MMCX, …) ne sont pas compatibles avec les câbles de type 400.

Exemples d'adaptateurs

Les câbles coaxiaux chez EBDS

Chez EBDS, nous disposons d’un stock de câbles et de jarretières standard. Il s’agit de références avec des longueurs et des connecteurs « courants ». Ceux-ci sont disponibles et expédiables sous 24 à 48h.

Câbles coaxiaux sur-mesure

EBDS propose également de la conception de câbles et jarretières sur-mesure, qu’il s’agisse de petites quantités ou de gros volumes.

Notre tarif est indépendant des connecteurs choisis. Il est basé sur 2 paramètres :

Forfait fixe de réalisation
Prix au mètre selon le type de câble

Quelque soit votre problématique

Notre expertise nous permet de fabriquer des câbles à la demande et rapidement. Nous pouvons ainsi vous fournir des câbles et jarretières parmi de nombreuses combinaisons type/longueur/connecteur.

De plus, si votre installation requiert des références ou des spécifications particulières, nous sommes en capacité de vous les fournir : câbles Flame Retardant / ignifuges, certifiés pour les bus et les trains ; câbles faibles pertes etc.

Exemples de réalisations :

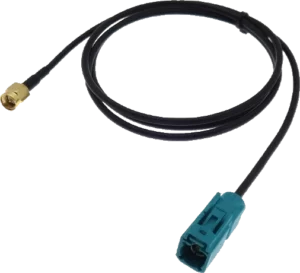

Cordon 1.13 de 10cm avec connecteur uFL pour installer une antenne PCB sur une carte éléctronique
Jarretières souples de 20cm pour l’installation de routeurs dans des distributeurs automatiques
Câble type 400 de 5m pour déporter une antenne directionnelle en milieu industriel

Tous les câbles sont testés et conçus selon vos besoins. Ils peuvent être livrés en express à la demande. Pour vous aider dans votre choix, nous avons conçu un outil en ligne : « le configurateur de câbles ». Il vous permet de tester les types de câbles et les connecteurs et de demander un devis.

> Configurez votre câble coaxial sur mesure avec notre outil en ligne.
