Qu'est ce qu'une jarretière (ou cordon) ?
Comprendre le rôle essentiel des jarretières pour sécuriser les connexions, limiter les pertes et prolonger la durée de vie des installations filaires

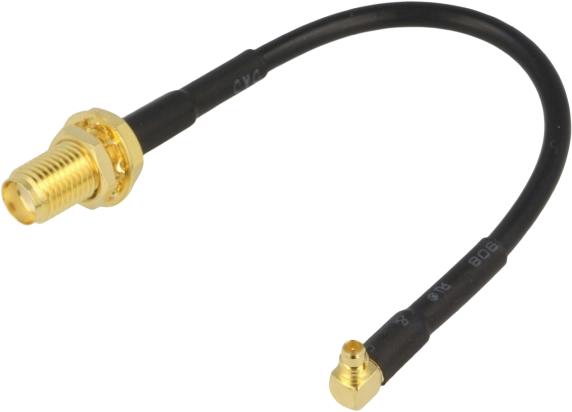

Les jarretières sont de petits câbles ou cordons de moins de 50 cm.
Ils permettent de faire le lien entre un équipement et un câble plus long et plus épais. La jarretière permet d’ajouter une jonction flexible pour ainsi éviter l’arrachement du connecteur sur l’équipement. Les jarretières sont généralement des câbles de type 240, souples et relativement courts pour diminuer les pertes au maximum tout en protégeant la connectique de vos équipements.
Tout savoir sur les jarretières
Nous disposons d’une large gamme de jarretières standard allant de 10 à 50 cm avec des connecteurs parmi les plus communs : SMA, RPSMA, N, …

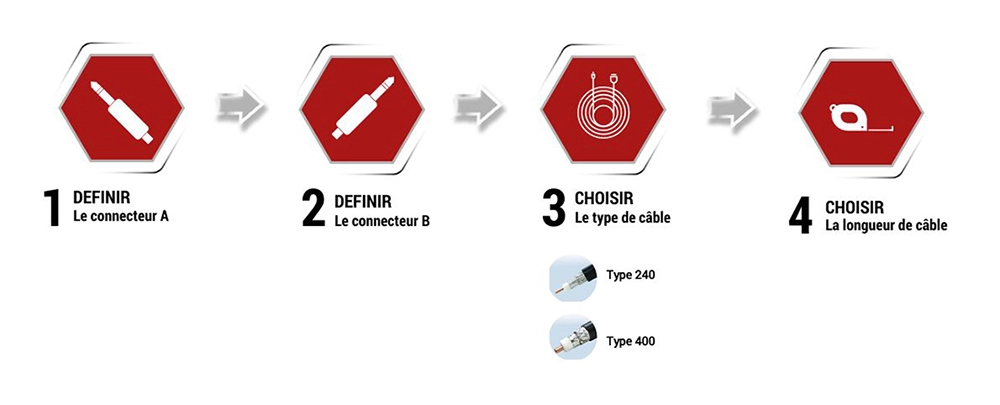

Chez EBDS, nous concevons également vos jarretières sur-mesure. Si votre installation ou votre projet requiert des connecteurs particuliers ou une longueur précise, nous sommes là pour vous. Notre stock et notre expertise nous permettent de fabriquer des cordons flexibles sur-mesure pour vous ou vos clients. Pour répondre à vos demandes, voici les informations dont nous avons besoin :
- Connecteur A
- Connecteur B
- Longueur du câble
Jarretières sur mesure
En complément des équipements actifs et des antennes associées, EBDS peut réaliser vos câbles et jarretières sur mesure. Tous les câbles sont testés et conçus selon vos besoins. Ils peuvent être livrés en express à la demande.
Notre tarif est indépendant des connecteurs choisis. Il est basé sur 2 paramètres :
- Forfait fixe de réalisation
- Prix au mètre selon le type de câble

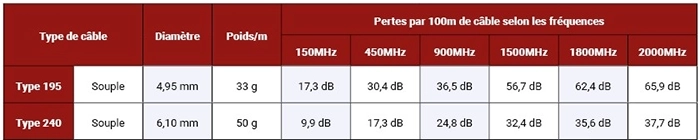

Pertes des jarretières
| Type de câble | Diamètre | Poids/m | Pertes par 100m de câble selon les fréquences | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 150 MHz | 450 MHz | 900 MHz | 1 500 MHz | 1800 MHz | 2 000 MHz | ||||
| Type 195 | Souple | 4,95 mm | 33 g | 17,3 dB | 30,4 dB | 36,5 dB | 56,7 dB | 62,4 dB | 65,9 dB |
| Type 240 | Souple | 6,10 mm | 50 g | 9,9 dB | 17,3 dB | 24,8 dB | 32,4 dB | 35,6 dB | 37,7 dB |

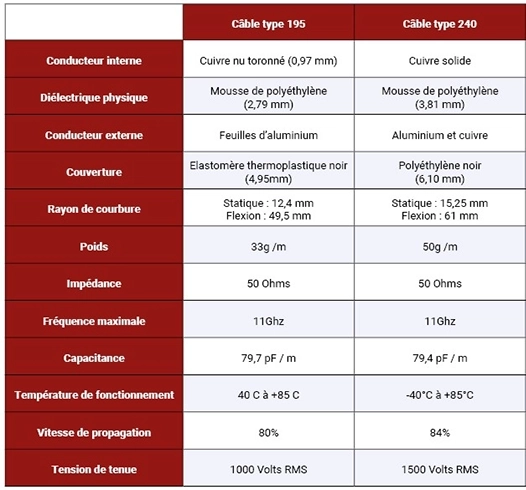

Caractéristiques des jarretières
| Câble type 195 | Câble type 240 | |
|---|---|---|
| Conducteur interne |
Cuivre nu toronné (0,97 mm) |
Cuivre solide |
| Diélectrique physique |
Mousse de polyéthylène (2,79 mm) |
Mousse de polyéthylène (3,81 mm) |
| Conducteur externe | Feuille d'aluminium | Aluminium et cuivre |
| Couverture |
Elastomère thermoplastique noir (4,95 mm) |
Polyéthylène noir (6,10 mm) |
| Rayon de courbure |
Statique : 12,4 mm Flexion : 49,5 |
Statique : 15,25 mm Flexion : 61 mm |
| Poids | 33g/m | 50g/m |
| Impédance | 50 Ohms | 50 Ohms |
| Fréquence maximale | 11 GHz | 11 GHz |
| Capacitance | 79,7 pF / m | 79,4 pF / m |
| Température de fonctionnement | -40°C à +85°C | -40°C à +85°C |
| Vitesse de propagation | 80% | 84% |
| Tension de tenue | 1 000 Volts RMS | 1 500 Volts RMS |
Composition des jarretières

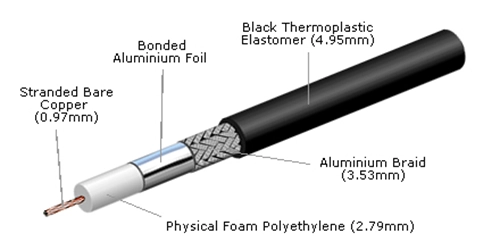

1. Composition des jarretières type 195

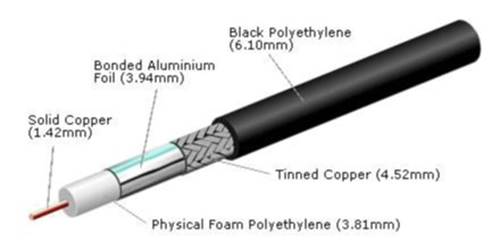

2. Composition des jarretières type 240

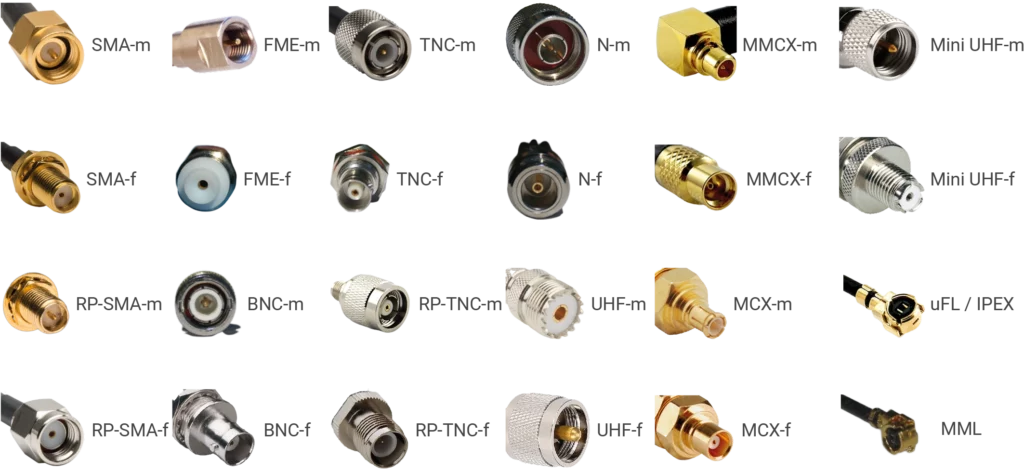

Connecteurs courants
Pour information : tous les connecteurs sont compatibles avec les câbles type 240.

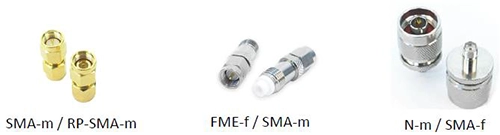

Exemples d'adaptateurs
