Tout comprendre sur la polarisation circulaire

Dans les télécoms, la polarisation des ondes joue un rôle fondamental dans la qualité et la stabilité des signaux. Elle influe directement sur la portée, la fiabilité et la résistance aux interférences. Parmi les différentes formes existantes, la polarisation circulaire s’impose comme un atout décisif dans les contextes les plus exigeants. On vous explique pourquoi.

Tour d'horizon des types de polarisation

Avant de plonger dans la polarisation circulaire et son utilité dans certaines configurations, posons les bases.

Polarisation linéaire

C’est la forme la plus classique : l’onde électromagnétique oscille dans un seul plan, soit horizontal, soit vertical. Efficace en champ libre, mais très sensible à l’orientation des antennes. Une antenne polarisée verticalement captera très mal une onde polarisée horizontalement. Cette polarisation est souvent utilisée pour la télévision, la radio, ou les connexions Wi-Fi basiques, mais elle devient vite limitée en milieux fermés ou métalliques.

Polarisation circulaire

Là, l’onde tourne comme une vis dans l’espace, dans un sens horaire (RHCP) ou antihoraire (LHCP). Elle est beaucoup moins dépendante de l’orientation des antennes et surtout très résistante aux effets de réflexion, ce qui la rend idéale pour les tunnels, les mines, les satellites ou les sites industriels complexes. De plus, elle facilite la réception dans des zones où le signal rebondit sur de multiples surfaces.

Polarisation elliptique

C’est un mélange entre linéaire et circulaire. L’onde décrit une ellipse. Dans la réalité, beaucoup de signaux finissent par adopter une forme elliptique à cause des obstacles. Moins précise qu’une polarisation circulaire, mais elle reste plus robuste qu’une linéaire pure.

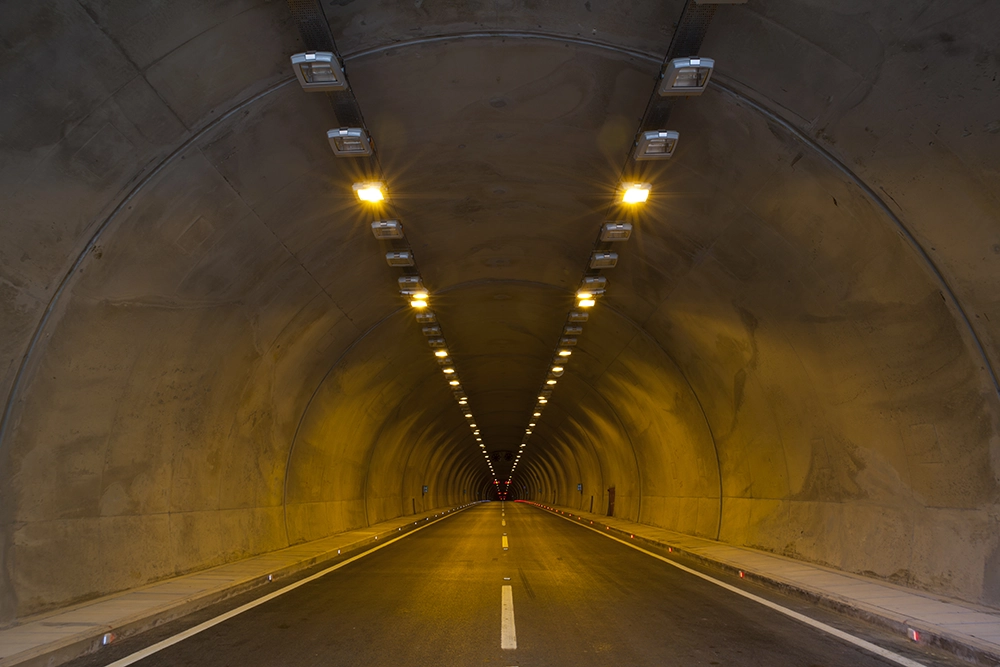

Les défis de la connectivité en tunnel

Les tunnels, galeries ou mines sont parmi les environnements les plus hostiles pour les ondes radio. Les problèmes ne manquent pas :

Réflexions intenses sur les parois (béton, roche, métal),
Absence de visibilité directe vers l’extérieur ou entre points d’émission,
Obstacles mobiles (véhicules, engins, équipements),
Courbures du tunnel qui bloquent la propagation des ondes,
Zones mortes fréquentes, où le signal disparaît totalement.

Les antennes à polarisation linéaire y sont souvent inefficaces car elles nécessitent une ligne de vue directe. Dans ces lieux, même un bon émetteur voit sa portée drastiquement réduite. Et les conséquences sont sérieuses :

- Perte de données critiques,
- Interruption de communications vocales (talkie, push-to-talk),
- Incompatibilité avec les systèmes de localisation (RTLS),
- Risques accrus pour la sécurité (interruption de la supervision, des alertes, etc.).

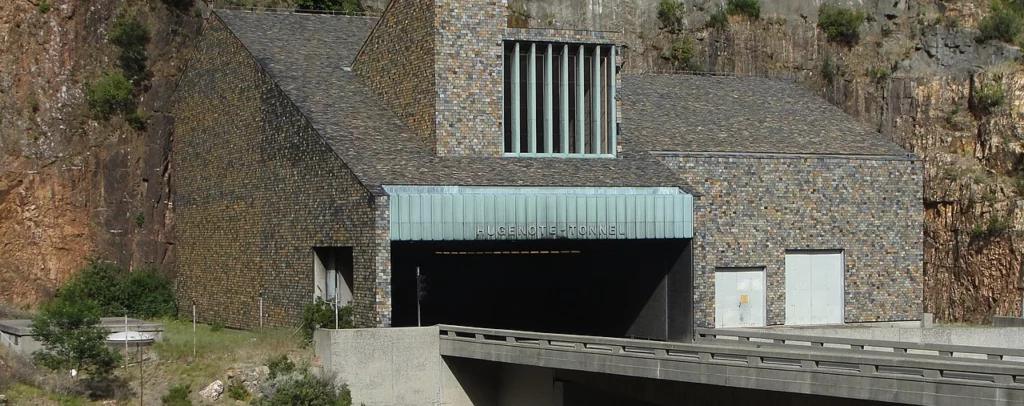

Dans le célèbre tunnel Hugenote près de la ville du Cap en Afrique du Sud, les communications s’arrêtaient après 100 m sans antenne adaptée. Ce cas a montré que les technologies classiques ne suffisent pas. Il faut une solution pensée pour ce genre d’environnement.

La polarisation circulaire expliquée

Là où la polarisation linéaire échoue, la polarisation circulaire transforme complètement la donne.

Petite explication technique

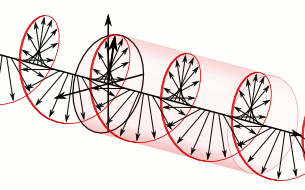

La polarisation circulaire résulte de la combinaison de deux ondes linéaires — l’une horizontale, l’autre verticale — déphasées de 90°. Ce décalage crée une rotation du champ électrique en spirale autour de l’axe de propagation, comme une hélice. On distingue deux sens : RHCP (horaire) et LHCP (anti-horaire).

Cette rotation rend le signal moins sensible à l’orientation des antennes et beaucoup plus résistant aux réflexions et interférences. Elle est donc idéale pour les tunnels, mines ou environnements métalliques où les ondes classiques perdent en efficacité.

Stabilité du signal malgré les réflexions

Une onde polarisée circulaire tourne sur elle-même — comme un tire-bouchon — ce qui la rend moins sensible à la position ou l’orientation de l’antenne réceptrice. Cela permet d’éviter les pertes liées aux changements d’angle ou aux obstacles.

Exemple concret : Dans une galerie minière avec parois métalliques, une onde linéaire rebondit dans tous les sens, ce qui crée des « zones mortes ». Avec une antenne à polarisation circulaire, le signal reste stable, même après plusieurs réflexions, et continue à se propager de manière fiable.

Résultat : Moins de coupures, couverture continue, et meilleures performances dans les zones normalement problématiques.

Réduction des zones mortes

L’un des avantages clés de la polarisation circulaire est sa capacité à contourner les obstacles ou à rebondir efficacement, sans perdre son intégrité. Cela permet une propagation du signal même dans les virages de tunnel ou derrière des structures massives.

Exemple concret : Lors du test dans le Huguenot Tunnel, une antenne circulaire HELI-33 a permis de maintenir la 4G sur 2 km, là où le signal tombait après seulement 100 m sans elle.

Résultat : Couverture élargie, même sans ligne de vue directe, et meilleure connectivité dans des configurations complexes.

Moins d’équipements nécessaires

Grâce à sa capacité à couvrir de grandes distances dans des milieux confinés, une antenne circulaire permet souvent de réduire le nombre de points d’accès nécessaires.

Exemple concret : Sur le site minier de Kristineberg, l’adoption d’antennes à polarisation circulaire a permis de réduire de 15 % le nombre de points d’accès tout en améliorant la couverture.

Résultat : Réduction des coûts d’installation, moins de maintenance, et une architecture réseau plus simple à gérer.

Résistance au “multipath”

Le “multipath” est un phénomène courant dans les tunnels ou les bâtiments : le même signal arrive plusieurs fois à l’antenne après avoir rebondi, ce qui brouille la réception. La polarisation circulaire gère beaucoup mieux ce phénomène.

Exemple concret : Sur un site industriel avec des machines, des murs en béton armé et des structures métalliques, le signal linéaire peut se dégrader à cause du multipath. Une antenne circulaire continue à transmettre un signal clair, car elle absorbe mieux les perturbations liées aux multiples trajets.

Résultat : Moins d’interférences, moins d’erreurs de communication, une meilleure qualité pour la voix, la donnée et les applications critiques.

Robustesse et longévité en milieu hostile

Les antennes à polarisation circulaire sont souvent conçues pour résister à des conditions extrêmes : humidité, poussière, chocs, variations de température. Elles sont donc idéales pour des sites industriels ou souterrains.

Exemple concret : Une entreprise exploitant un tunnel ferroviaire a installé des antennes circulaires IP67 pour assurer la continuité de la communication entre trains, capteurs IoT et centre de supervision. Malgré les vibrations et les conditions rudes, les antennes restent fonctionnelles depuis plusieurs années.

Résultat : Moins de pannes, sécurité accrue, réduction des interventions de maintenance.
